導向軸支座的選定

2019-03-29

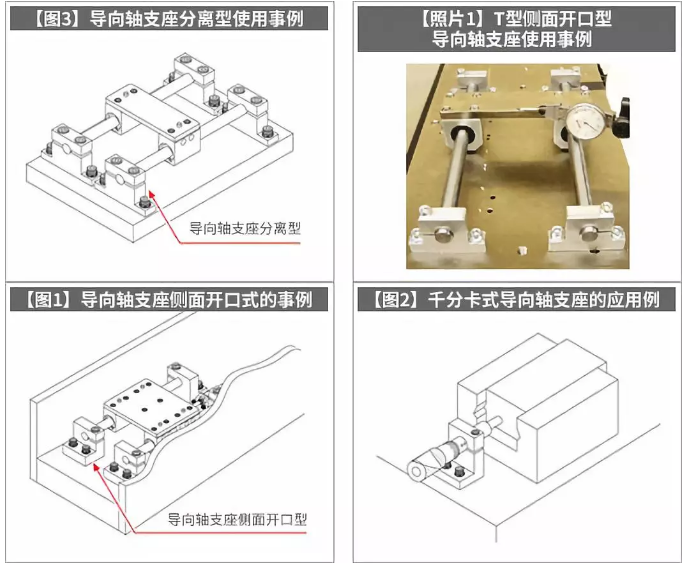

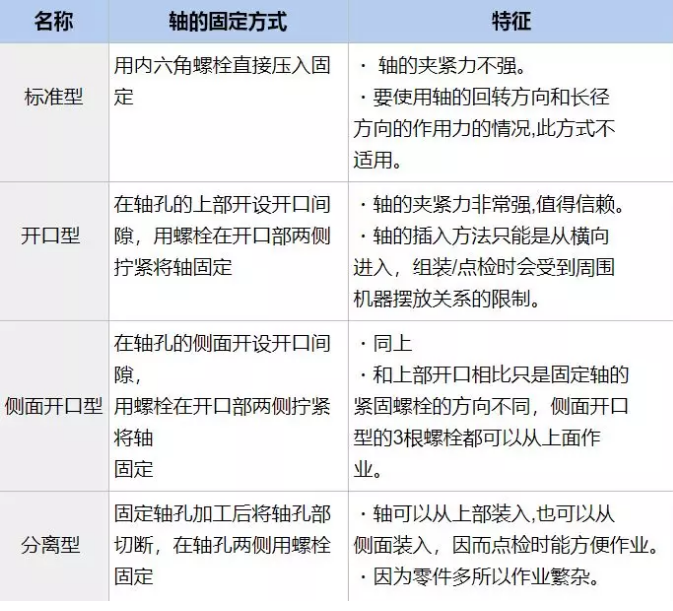

　　L型導向軸支座有4種軸的保持結構。在這里對這4種類形各自的特征進行整理，以便于選擇時作為參考：【圖1】和【圖3】的基本形狀幾乎相同，僅僅是導向軸支座的種類不同（側面型、分離型）從2張圖的比較來看，導向軸的插入/拔出的方法有很大的不同之處。這樣作業方式的差異，關系到可動安裝板的組裝順序及維護。下表對這4種導向軸支座的不同之處進行比較。

　　導向軸支座除上表的L型以外，還有T型，支架型，側面安裝型的4種，這些也可以從以下的視點在設計階段來進行選定。

　　導向軸支座外形選擇的視點：

　　1. 組裝性/維護性

　　2. 和周圍零件的位置關系（大小和空間容余等）
　　3. 安裝強度的要求程度
　　4. 標準化
