CFM56-5B發動機潤滑組件供油濾安裝維修提示

2019-04-30

崔學嶺　陳勇?。ňS修技術支援）

　　現象及歷史
　　在安裝發動機潤滑組件供油濾時，需要嚴格按照AMM程序進行操作，否則可能造成在發動機使用過程中滑油滲漏，進而引起嚴重后果。
　　原理分析

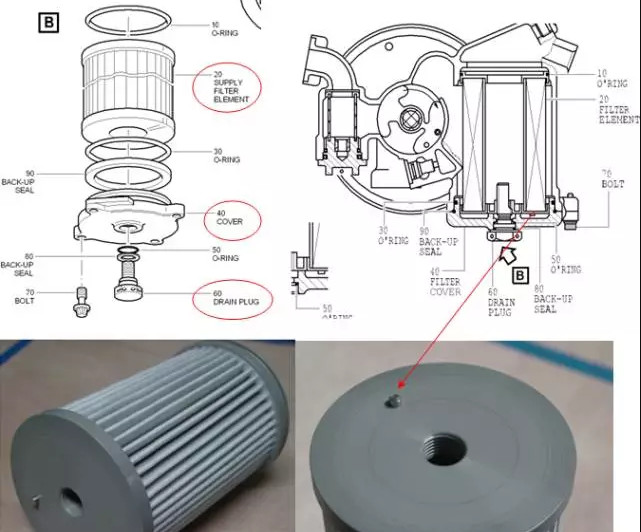

　　1、潤滑組件供油濾濾芯（PN：QA06647ISS4或者CA00077A，見下圖片20）的下表面上有一個圓柱形銷釘，作用是固定濾芯，防止其轉動。

　　2、濾杯蓋（PN:337-078-904-0，見下圖片40）內部有交叉形狀的加強肋。

　　3、濾杯下部排放堵頭（PN:337-079-904-0，見下圖片60）和油濾濾芯通過螺紋連接到一起。

　　如果在裝配時，將濾芯上銷釘頂?shù)綖V杯蓋的加強肋軸線上，在擰緊濾杯蓋過程中會將銷釘頂壞，進而使得銷釘高度變矮，銷釘不能受到肋的阻擋，油濾濾芯將會轉動，有可能帶動濾杯下方排放堵頭一起轉動松脫，導致發生滑油滲漏。

　　排故提示
　　在安裝濾芯時，AMM TASK 79-21-10-920-002 Remove and Discard Supply Filter 中對于本供油濾濾芯和濾杯蓋的相對位置有專門警告和告誡提醒：

　　WARNING: MAKE SURE THAT THE FILTER PIN IS CORRECTLY LOCATED BETWEEN TWO INNER RIBS OF THE COVER, AND NOT IN THE AXIS OF TAPPED HOLES OF THE COVER. INCORRECT INSTALLATION CAN CAUSE IMPORTANT OIL LEAKAGE DURING ENGINE OPERATION WITH POSSIBLE IFSD AND ENGINE FAILURE.

　　警告：確認安裝時油濾銷釘位于濾杯蓋內部?jī)蓷l加強肋之間的位置，不能壓在濾杯蓋排放孔的肋軸線上。不正確的安裝可能導致發動機使用過程中嚴重的滑油滲漏，引起空中停車和發動機故障。

　　CAUTION: DO NOT TURN THE COVER TO PREVENT DAMAGE TO THE FILTER.

　　告誡：不要旋轉濾杯蓋以防止油濾的損壞。

故障原因

　　結論（MCC）

　　需要加強AMM TASK 79-21-10-920-002 Remove and Discard Supply Filter的手冊理解和施工培訓。

　　故障件：PN: QA06647ISS4或者CA00077A
