農用車傳動軸的檢修

2019-04-23

孫喜雷

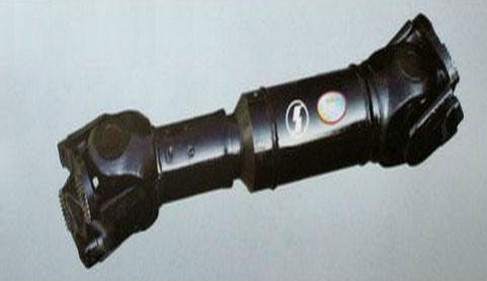

　　農用車發動機的動力首先傳遞到傳動機構的離合器、變速器、后橋，再傳給車輪而使農用車行駛。傳動軸在農用運輸車上用來連接變速器的輸出軸和主傳動器的主動軸。它傳遞的扭矩大、速度高、變化頻繁、工作繁重，若零件變形、磨損、維修或安裝不當，運行中就會出現故障。因此，應經常檢查、保養傳動軸?，F(xiàn)將農用運輸車傳動軸有關部件的檢修分別敘述如下。

　　1.十字軸及滾針軸承的檢修

　?。?）檢查十字軸軸頸表面是否有嚴重剝落；對于輕微剝落，用細油石打光剝落表面，可繼續使用，若有嚴重剝落應更換。

　?。?）檢查十字軸軸頸表面是否有滾針壓痕，若出現較深的壓痕應更換。

　?。?）如軸承有滾針?biāo)榱鸦蛲鈭A有裂紋時，應更換新件。

　?。?）當滾針軸承與十字軸的配合間隙超過使用極限時應更換。

　　2.中間支承軸承的檢修

　?。?）檢查中間支承軸承內、外圈是否損壞、滾珠碎裂等。

　?。?）檢查軸向游隙，當軸承不受軸向力時其軸向游隙應為0.15～0.25mm。

　?。?）檢查滑動花鍵副和中間軸花鍵副的磨損情況。當花鍵嚴重磨損并引起傳動軸劇烈振動時，應修正或更換花鍵副?；瑒踊ㄦI副的配合間隙為0.04～0.20mm，使用極限為0.6mm。如果超過使用極限，應更換新件。

　　3.傳動軸軸管彎曲和凹陷的檢修

　?。?）當彎曲超過規定，若彎曲變形在5mm以內時，應在壓床上進行冷壓矯正。具體方法是：將需矯直的傳動軸放到壓床上的夾持位置，把兩端夾持牢固，開始用壓頭向傳動軸中間施加壓力。注意，壓時壓頭與傳動軸的接觸面積盡可能大些，以防局部變形。同時根據變形的程度，應有一定量的超變形和持續施壓時間。

　?。?）傳動軸軸管上有明顯凹陷或彎曲超過5mm時，可采用加熱矯直法矯正。如軸管上有明顯凹陷，熱矯時，可先將花鍵軸頭和萬向節叉在車床上切下來，在軸管內穿一根較軸管內徑略細而長的心軸，架起心軸兩端，沿軸管彎曲或凹陷處加熱至600～850℃，墊上型錘敲擊矯正修復，矯正后，把切下來的花鍵軸頭及萬向節叉按原記號對正焊好。

　　4.傳動軸萬向節叉、凸緣叉的檢修

　　萬向節叉、凸緣叉的主要損傷是：平面磨損，螺紋孔損傷，裝軸承殼座孔磨損等。

　　萬向節叉平面磨損，用銼削的方法將其修平，裝軸承蓋板螺紋損傷可采用鑲螺紋套或加大螺孔等方法修復（因此處位置較小，修復時應考慮其強度、位置的許可）。萬向節叉主要是修復裝軸承殼座的磨損，裝軸承殼座孔與軸承殼外徑的配合為過渡配合，軸承座孔磨損使其配合間隙超過規定，可用反極電弧焊或銅焊堆焊軸承座孔，如無修復條件者可換用新件。

　　5.萬向節叉Z易損壞的部位及其修復

　　萬向節叉主要的易磨損部位有萬向節叉平面、螺紋孔、軸承座孔等處，叉頭處易損壞變形。如果萬向節叉平面（即裝軸承蓋的平面）磨損，可用銼削法修復，但不能銼削得過多，否則，當擰緊軸承蓋固定螺栓時，會使軸承座內端面與十字軸軸頭端面相觸，造成十字軸轉動困難；固定軸承蓋的螺紋孔磨損后，可擴孔重新攻絲；軸承座孔磨損后應更換；叉頭是否變形，可用直徑與軸承座外徑尺寸相同的量棒插入兩座孔中檢驗，如能插入，表明叉頭未變形，否則，叉頭變形應更換。

　　6.十字軸要換位使用

　　農用運輸車行駛時，由于長期單一方向傳遞扭矩，十字軸軸頸產生單邊磨損，隨著使用時間的增長，十字軸軸頸就會松曠發響。所以，保養農用車時，將十字軸和軸承座相對于原裝配位置轉90°后裝復使用，使其磨損均勻，延長使用壽命。

　　7.傳動軸裝配和技術要求

　　為保證變速器第二軸與減速器主動軸的等速運動。傳動軸裝配時應注意以下幾點：

　?。?）傳動軸兩端的萬向節叉應在同一平面內。

　?。?）輸入軸與輸出軸與傳動軸夾角相等。因此安裝傳動軸滑動叉時應使兩端萬向節叉位于同一平面內，對正記號。

　?。?）裝配農用車時，原鋼板彈簧規格和發動機原墊塊厚度不能改變。

　　（4）傳動軸管兩端焊有平衡片，不得任意變動。

　?。?）有些農用車十字軸軸承下裝有平衡片，拆卸時不得丟掉，安裝時按原位裝回。

　?。?）防塵套上有兩只箍鎖扣，安裝時應保證徑向相對（相差180°）的位置。

　　（7）中間支承支架的安裝，應認真固定在車架上，固定后應運轉自如，不能發卡。

　　（8）中間支承的緊固。中間支承前后軸承蓋三個擰緊螺栓應均勻擰緊，但先不完全擰緊，待跑合一段路程后，讓其自動找正中心，再按規定力矩擰緊。

　　8.傳動軸的保養

　　農用車傳動軸處于經常的運轉之中，因此要經常檢查和保養。

　　首先檢查傳動軸螺栓是否松動，傳動軸螺栓是受力很大的部件，用久了易松動損壞，必須經常檢查和緊固。此外，還應檢查萬向節，定時向萬向節注油。長時間使用易出現十字軸承卡簧磨損，使軸承和傳動軸承叉孔松曠并發出雜聲，檢查時應沿十字軸的軸向方向做縱向扳動，如有松動，應更換萬向節。

來源：《農機使用與維修》2014年3期
